画像の周波数解析

初めに

 大学の社会人講座で画像の周波数操作があり、画像の周波数変換とはどういう事か気になったため、記述する。
 (時系列信号ならベクトルと考えて、フーリエ変換するのみで良いが、画像はどういうサンプル群でフーリエ変換するのか不明であったためだ)

画像の空間周波数フィルタリング

画像の空間周波数フィルタリングの手順は次の通り。[1]

① 画像を2次元FFTします。
② 周波数領域を入れ替えます。
④ 各種フィルタリングを行います。(例えばローパスフィルタならカット領域のスペクトルを0にします)
⑤ 周波数領域を入れ替えます。(元に戻す)
⑥ 2次元の逆FFTをします。
⑦ フィルタリングされた画像が完成します。

尚、周波数領域の1ピクセルは、明度が振幅、位置が周波数を表す。
[1] 【画像処理】フーリエ変換の原理・実装例

振幅スペクトルと位相スペクトルの違い

位相スペクトルの1ピクセルは、当該位置の輪郭を表現し、画像全体で見るとエッジ画像とみなせる。
振幅スペクトルの1ピクセルは、明度が振幅を表現し、画像全体で見ると元画像の形状情報を図示したものとみなせる。

https://www.ieice.org/tokyo/gakusei/activity/kenkyuu-happyoukai/happyou-ronbun/22/pdf/162.pdf

EDGE IMPULSでモーション特徴量をArduino向けにビルド

初めに

   Gesture Controlled Drone with M5Stack and Edge Impulse - Hackster.io を参考に、  M5StickCで取得したモーションデータ(加速度/ジャイロ/姿勢)を学習し、判定できるようにする

チュートリアルを試す

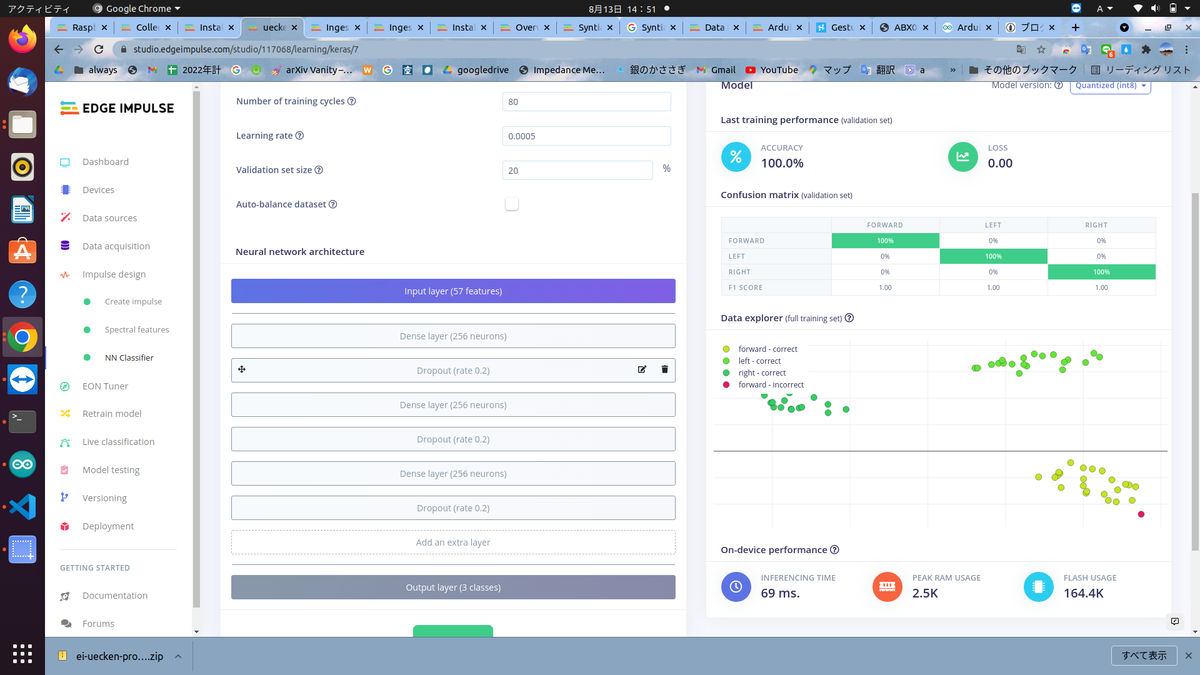

 上記URLに従いスマホでforward / right / leftにスマホを動かしデータ収集、分類、テストしてみた。  結果、認識率は100%と高精度。

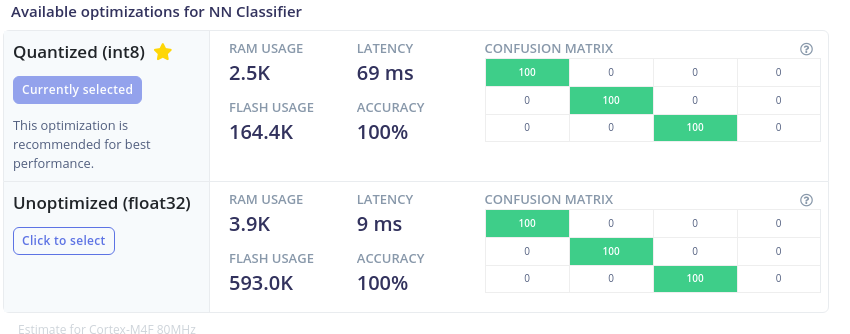

int8でも精度は落ちないが、floatの方がspeed(認識速度?)が早いようだ。 どちらの型を使うかは、Flash容量、計算リソースに応じて決定したい。

Arduino Nano 33 BLE ソースコード

 buildされたコードを参考までに載せる。

/* Includes ---------------------------------------------------------------- */
#include <uecken-project-1_inferencing.h>
#include <Arduino_LSM9DS1.h>

/* Constant defines -------------------------------------------------------- */
#define CONVERT_G_TO_MS2    9.80665f
#define MAX_ACCEPTED_RANGE  2.0f        // starting 03/2022, models are generated setting range to +-2, but this example use Arudino library which set range to +-4g. If you are using an older model, ignore this value and use 4.0f instead

/*
 ** NOTE: If you run into TFLite arena allocation issue.
 **
 ** This may be due to may dynamic memory fragmentation.
 ** Try defining "-DEI_CLASSIFIER_ALLOCATION_STATIC" in boards.local.txt (create
 ** if it doesn't exist) and copy this file to
 ** `<ARDUINO_CORE_INSTALL_PATH>/arduino/hardware/<mbed_core>/<core_version>/`.
 **
 ** See
 ** (https://support.arduino.cc/hc/en-us/articles/360012076960-Where-are-the-installed-cores-located-)
 ** to find where Arduino installs cores on your machine.
 **
 ** If the problem persists then there's not enough memory for this model and application.
 */

/* Private variables ------------------------------------------------------- */
static bool debug_nn = false; // Set this to true to see e.g. features generated from the raw signal

/**
* @brief      Arduino setup function
*/
void setup()
{
    // put your setup code here, to run once:
    Serial.begin(115200);
    Serial.println("Edge Impulse Inferencing Demo");

    if (!IMU.begin()) {
        ei_printf("Failed to initialize IMU!\r\n");
    }
    else {
        ei_printf("IMU initialized\r\n");
    }

    if (EI_CLASSIFIER_RAW_SAMPLES_PER_FRAME != 3) {
        ei_printf("ERR: EI_CLASSIFIER_RAW_SAMPLES_PER_FRAME should be equal to 3 (the 3 sensor axes)\n");
        return;
    }
}

/**
 * @brief Return the sign of the number
 *
 * @param number
 * @return int 1 if positive (or 0) -1 if negative
 */
float ei_get_sign(float number) {
    return (number >= 0.0) ? 1.0 : -1.0;
}

/**
* @brief      Get data and run inferencing
*
* @param[in]  debug  Get debug info if true
*/
void loop()
{
    ei_printf("\nStarting inferencing in 2 seconds...\n");

    delay(2000);

    ei_printf("Sampling...\n");

    // Allocate a buffer here for the values we'll read from the IMU
    float buffer[EI_CLASSIFIER_DSP_INPUT_FRAME_SIZE] = { 0 };

    for (size_t ix = 0; ix < EI_CLASSIFIER_DSP_INPUT_FRAME_SIZE; ix += 3) {
        // Determine the next tick (and then sleep later)
        uint64_t next_tick = micros() + (EI_CLASSIFIER_INTERVAL_MS * 1000);

        IMU.readAcceleration(buffer[ix], buffer[ix + 1], buffer[ix + 2]);

        for (int i = 0; i < 3; i++) {
            if (fabs(buffer[ix + i]) > MAX_ACCEPTED_RANGE) {
                buffer[ix + i] = ei_get_sign(buffer[ix + i]) * MAX_ACCEPTED_RANGE;
            }
        }

        buffer[ix + 0] *= CONVERT_G_TO_MS2;
        buffer[ix + 1] *= CONVERT_G_TO_MS2;
        buffer[ix + 2] *= CONVERT_G_TO_MS2;

        delayMicroseconds(next_tick - micros());
    }

    // Turn the raw buffer in a signal which we can the classify
    signal_t signal;
    int err = numpy::signal_from_buffer(buffer, EI_CLASSIFIER_DSP_INPUT_FRAME_SIZE, &signal);
    if (err != 0) {
        ei_printf("Failed to create signal from buffer (%d)\n", err);
        return;
    }

    // Run the classifier
    ei_impulse_result_t result = { 0 };

    err = run_classifier(&signal, &result, debug_nn);
    if (err != EI_IMPULSE_OK) {
        ei_printf("ERR: Failed to run classifier (%d)\n", err);
        return;
    }

    // print the predictions
    ei_printf("Predictions ");
    ei_printf("(DSP: %d ms., Classification: %d ms., Anomaly: %d ms.)",
        result.timing.dsp, result.timing.classification, result.timing.anomaly);
    ei_printf(": \n");
    for (size_t ix = 0; ix < EI_CLASSIFIER_LABEL_COUNT; ix++) {
        ei_printf("    %s: %.5f\n", result.classification[ix].label, result.classification[ix].value);
    }
#if EI_CLASSIFIER_HAS_ANOMALY == 1
    ei_printf("    anomaly score: %.3f\n", result.anomaly);
#endif
}

#if !defined(EI_CLASSIFIER_SENSOR) || EI_CLASSIFIER_SENSOR != EI_CLASSIFIER_SENSOR_ACCELEROMETER
#error "Invalid model for current sensor"
#endif

Data Forwarder

 M5Cからcsvデータをweb Serialにより収集できるようだが、Installation - Edge Impulse Documentation してedge-impulse-data-forwarderを実行すると、nodejsのbinding絡みのエラーで上手く出来ない。  Referenceボードが来てから再度試す。

文部科学省の履修証明プログラム(大学の社会人プログラム)

文部科学省の履修証明プログラム

https://shingakunet.com/syakaijin/article/risyushomei/index.html

履修証明プログラムの一番の特徴は、「専門性を高めキャリアアップしたい」「未経験から新たな業界に転職を果たしたい」「地域社会に貢献したい」といった社会人一人ひとりのニーズに応じてピンポイントで設計されたプログラムである

マナパス を見て、「大学・大学院」と「履修証明プログラムに」チェックを入れ、分野を入れると該当した講座が出てくる。

以下、個人的に気になったものをピックアップする。

信州大学 電気電子回路 3万円 締切 1/21で終了 https://shingakunet.com/syakaijin/article/risyushomei/641165.html

電通大 AIセキュリティ 56万(ちょっと高い https://shingakunet.com/syakaijin/article/risyushomei/1073988.html

京都工芸繊維 AI 9万円 開催中止...?_? 人集まらなかったのか??? https://shingakunet.com/syakaijin/article/risyushomei/1277931.html

広島大学 ものづくり 6万円 締切 2/28で終了 https://shingakunet.com/syakaijin/article/risyushomei/870970.html

大阪工業大学 AI 33万   締切3/12 https://shingakunet.com/syakaijin/article/risyushomei/1041663.html

九州大学 セキュリティ 17万

岡山大は下記。〆切4/28だが、5/8現在もまだぎりぎり申し込みできる。 おかやまIoT・AI・セキュリティ講座

事業概要

事業概要

2022年3月に開業しました。 ソフトウェア無線機に関するお仕事を受け付けます。

無線機:

マイコン

  • WiFi-Mesh / BLE-Mesh
  • 環境発電無線センサ

アプリ

  • センサプラットフォームアプリ製作

連絡先: yawaraka.radio@gmail.com

受信器の検討

はじめに

400MHz付近で使えるRFICを調査している. 10kHz幅電力を測定出来れば良いのだが1ppmの周波数精度(誤差4kHz以内程)で測りたい. 今は1ppm局発と急峻なアナログLPFを使う方式か,アナログは簡素にして10sps以上のADCとDigital Filterで10kHz切り出すか どちらかにする予定で検討している

RFIC

VHF/UHFダイレクトコンバージョンIC SL6609

SL6609は 470MHzまでのダイレクトコンバージョン FSK復調器として利用できるIC.

SL6609を使ってみた方が少しいるようで21MHz CW受信はできているようです. SL6609

400MHz付近で使ってみたく,またGtrator Filterの幅が気になる所.
400MHz局発を入手次第,pin1 / pin15の周波数特性を測ってみたい.

R820T

R820TのSpecを載せる.

特徴として下記がある.
・ESD(Electic static discharge)保護機能付きノッチフィルタ
・20MHz程度のオシレータで動作
・Fc4MHz 6~8MHz幅のLow-IF FIlterを備える

Low-IF FIlterのFcとBW

RTLSDR RTL2832U V3

RTLSDR V3は0.5M-24MHzまでDIRECT SAMPLING出来たり,Expansion PORTSがあるので拡張ができそうだ.

RFM22B

源振や設定変更すれば400MHzで使えそうな感じがするのでとりあえず購入して試してみる. https://www.sparkfun.com/datasheets/Wireless/General/RFM22B.pdf

アンチエリアシングフィルタ

 LPFも検討中.ArduinoやESP32のADCが数10kHz出せるなら良いが...

 8次スイッチトキャパシタフィルタ MAX294

ESP32 ADC Speed

ESP32 ADC Speed | LabFruits によると 27.1739spsは達成できている.

ソースコードを拝借し貼り付けておく.

28
#include <chrono>
#include <Arduino.h>
#include <driver/adc.h>

void setup() {
  Serial.begin(115200);
  adc1_config_width(ADC_WIDTH_BIT_12);
  adc1_config_channel_atten(ADC1_CHANNEL_0, ADC_ATTEN_DB_11);
}

void loop() {
  const uint16_t samples = 10000;

  auto t1 = std::chrono::system_clock::now();

  for (uint32_t i=0; i<samples; i++) {
    adc1_get_raw(ADC1_CHANNEL_4); // GPIO32
  }

  auto t2 = std::chrono::system_clock::now();

  std::chrono::duration<double> diff = t2 - t1;
  auto ms = std::chrono::duration_cast<std::chrono::milliseconds>(diff).count();

  Serial.printf("Samples: %u\n", samples);
  Serial.printf("Duration: %llums\n", ms);
  Serial.printf("KSPS: %0.4f", static_cast<double>(samples) / ms);
}
